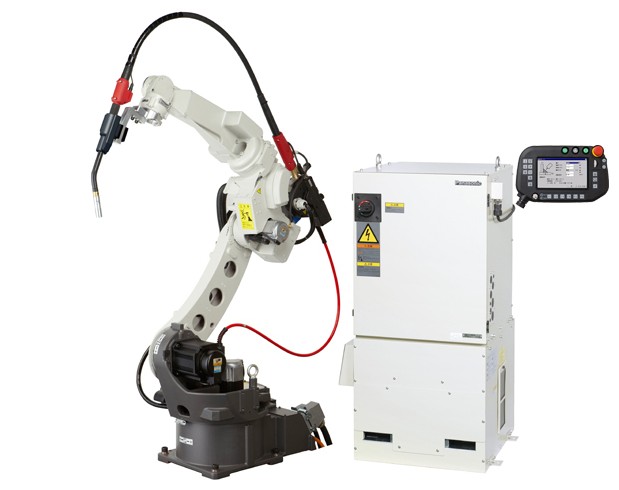

PAGE 1 PAGE 1 焊接机器人概述  焊接机器人是从事焊接（包括切割与喷涂）的工业机器人。依据国际标准化组织（ISO）工业机器人术语标准的定义，工业机器人是一种多用途的、可重复编程的自动掌握操作机（Manipulator），具有三个或更多可编程的轴，用于工业自动化领域。为了适应不同的用途，机器人最终一个轴的机械接口，通常是一个连接法兰，可接装不同工具或称末端执行器。焊接机器人就是在工业机器人的末轴法兰装接焊钳或焊（割）枪的，使之能进行焊接，切割或热喷涂。  1.焊接机器人的组成  焊接机器人主要包括机器人和焊接设备两部分。机器人由机器人本体和掌握柜（硬件及软件）组成。而焊接装备，以弧焊及点焊为例，则由焊接电源，（包括其掌握系统）、送丝机（弧焊）、焊枪（钳）等部分组成。对于智能机器人还应有传感系统，如激光或摄像传感器及其掌握装置等。图1a、b表示弧焊机器人和点焊威廉希尔机器人的基本组成。  2．焊接用机器人的主要结构形式及性能  世界各国生产的焊接用机器人基本上都属关节式机器人，绝大部分有6个轴。其中，1、2、3轴可将末端工具送到不同的空间位置，而4、5、6轴解决工具姿态的不同要求。焊接机器人本体的机械结构主要有两种形式：一种为平行四边形结构，一种为侧置式（摆式）结构，如图2a、b所示。侧置式（摆式）结构的主要优点是上、下臂的活动范围大，使机器人的工作空间几乎能达一个球体。因此，这种机器人可倒挂在机架上工作，以节约占地面积，便利地面物件的流淌。但是这种侧置式机器人，2、3轴为悬臂结构，降低机器人的刚度，一般适用于负载较小的机器人，用于电弧焊、切割或喷涂。平行四边形机器人其上臂是通过一根拉杆驱动的。拉杆与下臂组成一个平行四边形的两条边。故而得名。早期开发的平行四边形机器人工作空间比较小（局限于机器人的前部），难以倒挂工作。但80年月后期以来开发的新型平行四边形机器人，已能把工作空间扩大到机器人的顶部、背部及底部，又没有测置式机器人的刚度问题，从而得到普遍的重视。这种结构不仅适合于轻型也适合于重型机器人。近年来点焊用机器人（负载100～150kg）大多选用平行四边形结构形式的机器人。  上述两种机器人各个轴都是作回转运动，故采用伺取电机通过摆线年月中期以前，对于电驱动的机器人都是用直流伺服电机，而80年月后期以来，各国先后改用交流伺服电机。由于交流电机没有碳刷，动特性好，使新型机器人不仅事故率低，而且免修理时间大为增长，加（减）速度也快。一些负载16kg以下的新的轻型机器人其工具中心点（TCP）的最高运动速度可达3m/s以上，定位精确，振动小。同时，机器人的掌握柜也改用32位的微机和新的算法，使之具有自行优化路径的功能，运行轨迹更加贴近示教的轨迹，如图3所示。  3、点焊机器人的特点  （1）点焊机器人的基本功能点焊对所用的机器人的要求是不很高的。因为点焊只需点位掌握，至于焊钳在点与点之间的移动轨迹没有严格要求。这也是机器人最早只能用于点焊的原因。点焊用机器人不仅要有足够的负载能力，而且在点与点之间移位时速度要快捷，动作要平稳，定位要精确，以削减移位的时间，提高工作效率。点焊机器人需要有多大的负载能力，取决于所用的焊钳形式。对于用与变压器分别的焊钳，30～45kg负载的机器人就足够了。但是，这种焊钳一方面由于二次电缆线长，电能损耗威廉希尔大，也不利于机器人将焊钳伸入工件内部焊接；另一方面电缆线随机器人运动而不停摇摆，电缆的损坏较快。因此，目前渐渐增多采用一体式焊钳。这种焊钳连同变压器质量在70kg左右。考虑到机器人要
