工业机器人内部结构及基本组成原理详解(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除工业机器人内部结构及基本组成原理详解工业机器人详解你对工业机器人有着什么样的了解关于工业机器人，我们过去也反反复复推送了很多的文章，在这一次，我们将尝试解决有关---在工业环境中使用的最常见的机器人和作业时经常会遇到的问题。

　　关于工业机器人定义什么可以被认为是一个工业机器人什么不能被称为工业机器人工业机器人直到最近才能避开这种混乱。

　　根据国际标准组织的定义，工业机器人是一种可编程的三自由度或多轴自动控制的可编程多用途机械手。

　　工业机器人自中年以来发生了什么变化越来越多的工程师和企业家正在寻找越来越多的机器人技术，帮助在工业环境中优化工作流程的方式。

　　随着时代的发展和机器人技术的进步，机器人手臂必须为诸如仓储中使用的群组AGV等新手铺路。

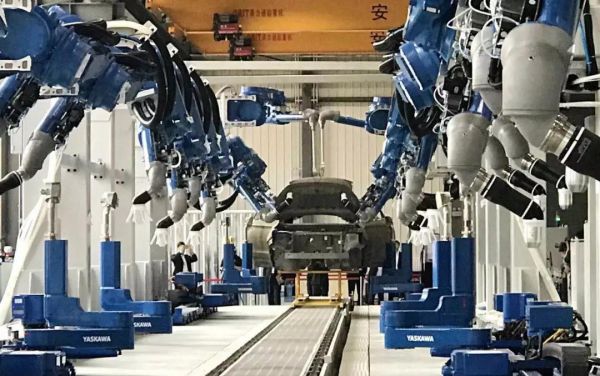

　　我们经常说典型的工业机器人由工具，工业机器人手臂，控制柜，控制面板，示教器以及其他外围设备组成。

　　应用“机器人工人”----什么时候应该使用工业机器人而不是人工相信这个问题大家思考的次数并不少了。

　　想得最多的是那些重复的，乏味的工作，需要从工作人员那边进行大量单调的行动，这个思考是正确的，因为正是如此，例如从一个输送机到另一个输送机。

　　如果总是相同的任务，您可以使用专门针对您的需求量身定制的自动化解决方案。

　　工厂的工作处理需要越来越灵活，在这些情况下，正确的解决方案是：可以试用用于不同任务的可重新编程的机器人进行任务操作。

　　以下是最常见的机器人应用程序列表：电弧焊、部件、涂层、去毛刺、压铸、造型、物料搬运、选择、码垛、打包、绘画、点焊、运输，仓储关于工业机器人的结构----如何构建机器人手臂（这很重要）在本文中，将只列出工业机器人中使用的最常见的机器人结构类型。

　　所以有：笛卡尔、圆柱、球形、SCARA、铰接臂、平行施工这些类型都有自己的优缺点。

　　这也导致我们选择机器人时至少要考虑什么分配给机器人的任务是什么这个问题看起来觉得很愚蠢，但是也是因为它是很容易被忽略掉的部分，所以这个需要在这次文章中重点说一下。

　　但是，您可以更深入地考虑这个是否有扩张的可能性以后可能会有其他或稍微不同的任务可以分配给同一个机器人也许同一个工业机器人手臂可以在不同的时间用不同的工具还有技术支持。

　　我们都知道，如果需要维护，机器人经销商所在的距离越远，停机时间越长，人员培训的费用就越高。

　　当然，也有例外，就像你有一个特定的任务，唯一可以提供一个机器人需要的是远的。

　　检查所有需要的特定机器人操作的设施，你会在哪里放置所有需要的连接是否都能正常使用准备是否齐全选择适合你的制造商。

　　在考虑技术支持和工厂时，也应该考虑在任务部分提到的同样的事情，尝试评估未来的可能性。

　　以下是最知名的工业机器人制造商名单：ABB、Adept技术、Asyst技术、布鲁克斯自动化、DENSO机器人、爱普生机器人、FANUC机器人、Intelitek、川崎重工业、库卡机器人、安川，莫托曼、Nachi机器人系统、雷斯机器人、东芝机、史陶比尔工业机器人的基本组成人工智能发展，机器人距离我们越来越近，涉及我们的生活也越来越多。

　　研究表明，文化差异影响着人们对机器人的看法，西方人看到终结者，日本人看到”阿斯托男孩“。

　　教育水平与积极情绪之间也存在着相关性：教育水平越高，人们对机器人越感兴趣。

　　使用机器人使我们免于减少我们完全人为的能力的工作：将机器人整合到我们的经济中，以提高生产率，减少我们依赖采掘业，同时让人们不必花大部分时间来谋生。

　　古希腊人认为，“劳动”是为了生存所需的重复工作，是在他们的尊严之下，这就是为什么他们确保这样的工作是由奴隶完成的。

　　今天研发机器人以类似的方式为我们完成劳动，从而创造一个人类繁荣的新时代。

　　机器人对我们的生活影响已经那么大，但是你知道机器人的基本组成吗机器人的种类很多，不同结构和用途的机器人其组成当然也不完全一样。

　　分别为：驱动系统（给每个关节即每个运动自由度安置传动装置，使机器人运动起来，这就是驱动系统）机械结构系统（由机身、手臂、末端操作器三大件组成。

　　每一大件都有若干自由度，构成一个多自由度的机械威廉希尔中国系统）（如果机身具备行走机构便构成行走机器人，如果机身不具备行走及腰转机构，则构成单机器人臂）手臂一般由上臂、下臂和手腕组成。

　　末端操作器是直接装在手腕上的一个重要部件，可以是两手指或多手指的手爪，也可以是喷漆枪、焊枪等。

　　提高了机器人的机动性、适应性和智能化的水准）机器人—环境交互系统（实现机器人与外部环境中的设备相互联系和协调的系统）人机交互系统（人与机器人进行联系和参与机器人控制的装置）控制系统（根据机器人的作业指令程序以及从传感器反馈回来的信号，支配机器人的执行机构去完成规定的运动和功能）机器人设计包括机械结构设计，检查传感系统设计等，是机械、电子、检测、控制和计算机技术的综合应用。

　　工业机器人常用的气缸内部结构是怎样的我们首先讲解下普通气缸的基本组成和原理: 气缸的组成 : 缸体，活塞，密封圈，磁环（有传感器的气缸）原理 : 压力空气使活塞移动，通过改变进气方向，改变活塞杆的移动方向。

　　典型气缸的结构和工作原理以气动系统中最常使用的单活塞杆双作用气缸为例来说明，气缸典型结构如下图所示。

　　当从无杆腔输入压缩空气时，有杆腔排气，气缸两腔的压力差作用在活塞上所形成的力克服阻力负载推动活塞运动，使活塞杆伸出；当有杆腔进气，无杆腔排气时，使活塞杆缩回。

　　普通双作用气缸 1、3－缓冲柱塞，2－活塞，4－缸筒，5－导向套，6－防尘圈，7－前端盖，8－气口，9－传感器，10－活塞杆，11－耐磨环，12－密封圈，13－后端盖，14－缓冲节流阀机械接触式无杆气缸的结构和工作原理机械接触式无杆气缸，其结构如下图3所示。

　　为了防止泄漏及防尘需要，在开口部采用聚氨脂密封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽，把活塞与滑块连成一体。

　　这种气缸的特点是：1) 与普通气缸相比，在同样行程下可缩小1/2安装位置；2) 不需设置防转机构；3) 适用于缸径10～80mm，最大行程在缸径≥40mm时可达7m；4) 速度高，标准型可达0.1～0.5m/s；高速型可达到0.3～3.0m/s。

　　在使用三位阀时必须选用中压式；2) 受负载力小，为了增加负载能力，必须增加导向机构。

　　机械接触式无杆气缸l－节流阀，2－缓冲柱塞，3－密封带，4－防尘不锈钢带，5－活塞，6－滑块，7－活塞架磁性无杆气缸的结构和工作原理活塞通过磁力带动缸体外部的移动体做同步移动，其结构如图4所示。

　　它的工作原理是：在活塞上安装一组高强磁性的永久磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。

　　当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。

　　磁性无杆气缸 1－套筒，2－外磁环，3－外磁导板，4－内磁环，5－内磁导板，6－压盖，7－卡环，8－活塞，9－活塞轴，10－缓冲柱塞，11－气缸筒，12－端盖，13－进、排气口齿轮齿条式摆动气缸的结构和工作原理齿轮齿条式摆动气缸是通过连接在活塞上的齿条使齿轮回转的一种摆动气缸，其结构原理如下图5所示。

　　活塞仅作往复直线运动，摩擦损失少，齿轮传动的效率较高，此摆动气缸效率可达到95%左右。

　　齿轮齿条式摆动气缸 1－齿条组件，2－弹簧柱销，3－滑块，4－端盖，5－缸体，6－轴承，7－轴，8－活塞，9－齿轮叶片式摆动气缸和工作原理单叶片式摆动气缸的结构原理如图6所示。

　　在定子上有两条气路，当左路进气时，右路排气，压缩空气推动叶片带动转子顺时针摆动。

　　叶片式摆动气缸体积小，重量最轻，但制造精度要求高，密封困难，泄漏是较大，而且动密封接触面积大，密封件的摩擦阻力损失较大，输出效率较低，小于80%。

　　因此，在应用上受到限制，一般只用在安装位置受到限制的场合，如夹具的回转，阀门开闭及工作台转位等。

　　单叶片式摆动气缸 1－叶片，2－转子，3－定子，4－缸体气动手爪原理气动手爪这种执行元件是一种变型气缸。

　　一文读懂工业机器人组成结构人工智能发展，机器人距离我们越来越近，涉及我们的生活也越来越多。

　　使用机器人使我们免于减少我们完全人为的能力的工作：将机器人整合到我们的经济中，以提高生产率，减少我们依赖采掘业，同时让人们不必花大部分时间来谋生。

　　机器人对我们的生活影响已经那么大，但是你知道机器人的基本组成吗?工业机器人是面向工业领域的多关节机械手或者多自由度机器人，它的出现是为了解放人工劳动力、提高企业生产效率。

　　工业机器人的基本组成结构则是实现机器人功能的基础，下面让我们一起来看一下工业机器人的结构组成。

　　分别为：驱动系统给每个关节即每个运动自由度安置传动装置，使机器人运动起来，这就是驱动系统。

　　每一大件都有若干自由度，构成一个多自由度的机械系统)(如果机身具备行走机构便构成行走机器人，如果机身不具备行走及腰转机构，则构成单机器人臂)手臂一般由上臂、下臂和手腕组成。

　　末端操作器是直接装在手腕上的一个重要部件，可以是两手指或多手指的手爪，也可以是喷漆枪、焊枪等。

　　控制系统根据机器人的作业指令程序以及从传感器反馈回来的信号，支配机器人的执行机构去完成规定的运动和功能。

　　机器人设计包括机械结构设计，检查传感系统设计等，是机械、电子、检测、控制和计算机技术的综合应用。

　　人工智能(AI)无疑是机器人学中最令人兴奋的领域，无疑也是最有争议的：所有人都认为，机器人可以在装配线上工作，但对于它是否可以具有智能则存在分歧。

　　工业机器人原理及应用实例一、工业机器人概念工业机器人是一种可以搬运物料、零件、工具或完成多种操作功能的专用机械装置；由计算机控制，是无人参与的自主自动化控制系统；他是可编程、具有柔性的自动化系统，可以允许进行人机联系。

　　可以通俗的理解为“机器人是技术系统的一种类别，它能以其动作复现人的动作和职能；它与传统的自动机的区别在于有更大的万能性和多目的用途，可以反复调整以执行不同的功能。

　　大多数工业机器人有3～6个运动自由度，其中腕部通常有1～3个运动自由度；驱动系统包括动力装置和传动机构，用以使执行机构产生相应的动作；控制系统是按照输入的程序对驱动系统和执行机构发出指令信号，并进行控制。

　　直角坐标型的臂部可沿三个直角坐标移动；圆柱坐标型的臂部可作升降、回转和伸缩动作；球坐标型的臂部能回转、俯仰和伸缩；关节型的臂部有多个转动关节。

　　点位型只控制执行机构由一点到另一点的准确定位，适用于机床上下料、点焊和一般搬运、装卸等作业；连续轨迹型可控制执行机构按给定轨迹运动，适用于连续焊接和涂装等作业。

　　编程输入型是将计算机上已编好的作业程序文件，通过RS232串口或者以太网等通信方式传送到机器人控制柜。

　　示教输入型的示教方法有两种：一种是由操作者用手动控制器(示教操纵盒)，将指令信号传给驱动系统，使执行机构按要求的动作顺序和运动轨迹操演一遍；另一种是由操作者直接领动执行机构，按要求的动作顺序和运动轨迹操演一遍。

　　在示教过程的同时，工作程序的信息即自动存入程序存储器中在机器人自动工作时，控制系统从程序存储器中检出相应信息，将指令信号传给驱动机构，使执行机构再现示教的各种动作。

　　工业机器人的基本结构工业机器人是一种用于自动化生产的机器人系统，它具有复杂的结构和多样的功能。

　　一、机械结构工业机器人的机械结构是机器人的骨架，它决定了机器人的外形和运动能力。

　　旋转关节可以使机器人在水平方向上旋转，而直线关节可以使机器人在垂直方向上进行上下运动。

　　3. 连杆：连杆是连接关节和末端执行器的部分，它们通过关节的旋转和直线运动，使机器人能够完成各种复杂的任务。

　　4. 末端执行器：末端执行器是机器人的“手”，用于实现机器人的具体操作。

　　常见的末端执行器包括夹爪、焊枪、刀具等，不同的末端执行器适用于不同的工作任务。

　　二、传感器传感器是工业机器人的感知器官，用于获取周围环境的信息，帮助机器人做出相应的动作。

　　1. 视觉传感器：视觉传感器可以通过拍摄和分析图像，实现对物体的识别、定位和测量。

　　2. 力传感器：力传感器可以测量机器人施加在物体上的力和力矩，帮助机器人控制力的大小和方向，实现精确的操作和装配。

　　3. 位置传感器：位置传感器可以测量机器人各个关节的位置和姿态，提供给控制系统进行运动控制。

　　三、控制系统控制系统是工业机器人的大脑，负责对机器人进行运动控制和任务规划。

　　常用的机身结构： １）升降回转型机身结构 ２）俯仰型机身结构 ３）直移型机身结构 ４）类人机器人机身结构

　　１）伸缩型臂部结构 ２）转动伸缩型臂部结构 ３）驱伸型臂部结构 ４）其他专用的机械传动臂部结构

　　机身和臂部的配置形式基本上反映了机器 人的总体布局。由于机器人的运动要求、工作 对象、作业环境和场地等因素的不同，出现了 各种不同的配置形式。目前常用的有如下几种 形式：

　　吸式取料手是目前应用较多的一种执行器，特别是用于搬 运机器人。该类执行器可分气吸和磁吸两类。 1）气吸附取料手

　　刚度（Stiffness）：机身或臂部在外力作用下抵抗变形的能力。 它是用外力和在外力作用方向上的变形量（位移）之比来度量。

　　自由度（Degree of freedom） ：或者称坐标轴数，是指描述物体 运动所需要的独立坐标数。手指的开、合，以及手指关节的自由 度一般不包括在内。

　　行星减速器的主要特点如下： （1）体积小、重量轻、结构紧凑、传递功率大、承载能力高。

　　由于行星齿轮传动是一种共轴线式传动形式，即具有同轴线传动 的特点。在结构上采用了对称分流传动结构，即用几个完全相同 的行星轮均匀分布在中心轮圆周来共同分担载荷，并且合理地应 用了内啮合，充分地利用了空间的容积，从而缩小了径、轴向尺 寸，使结构紧凑，而承载能力又高。因而行星齿轮传动在相同功 率和传动比的条件下，可使其外部尺寸和重量只为普通齿轮传动 的1/2-1/6。

　　概述 手部分类 手爪设计和选用的要求 普通手爪设计 6、机身及行走机构设计 机身设计 行走机构设计

　　知识普及工业机器人的基本工作原理工业机器人是一种通过自动化技术实现工业生产的机器设备。

　　它可以执行繁重、重复、危险或精细的工作任务，提高生产效率，降低劳动力成本。

　　本文将重点介绍工业机器人的基本工作原理，以期帮助读者更好地了解和学习工业机器人。

　　传感器通过采集和检测环境信息，将其转化为机器可以理解的电信号，并传输给控制系统。

　　根据工作任务的不同，工业机器人可以配备各种类型的传感器，如视觉传感器、力传感器、位置传感器等。

　　这些传感器能够实现对工作场景的感知，获取物体的位置、形状、质量等信息，从而实现复杂的操作任务。

　　二、控制系统工业机器人的控制系统是其核心部分，负责接收传感器系统传输的信息，并进行处理和决策。

　　控制系统还可以根据传感器反馈的信息进行实时调整，以保证机器人的准确性和安全性。

　　工业机器人通常具有多个关节，每个关节都有相应的驱动器和执行器控制其运动。

　　例如，通过控制关节的转动和伸缩，机器人可以完成精准的物体抓取、装配和焊接等任务。

　　四、通信系统工业机器人的通信系统使其能够与其他设备和系统进行数据交流和协作。

　　通信系统通常包括传感器与控制系统之间的数据传输，以及机器人与其他设备（如物料输送系统、视觉系统等）的数据交换。

　　通过高效的通信，工业机器人可以实现智能化的生产流程，与其他设备实现实时配合和协同操作。

　　安全系统能够监测周围环境，并在出现意外情况时及时停止机器人的运动，以避免人员受伤或设备损坏。

　　机器人基本构成机器人系统通常分为三大部分：机械部分、传感部分和控制部分；六个子系统：驱动系统、机械系统、感知系统、人机交互系统、机器人环境交互系统、控制系统等组成（如图1所示）。

　　图1 机器人系统的基本构成1.机械系统机械系统又称操作机或执行机构系统，由一系列连杆、关节或其他形式的运动部件组成，通常包括机座、立柱、腰关节、臂关节、腕关节和手爪等，构成多自由度机械系统。

　　工业机器人机械系统由机身、手臂和末端执行器组成，机身可具有行走机构，手臂一般有上臂、下臂和手腕组成，末端执行器直接装在手腕上，可以是两手指或多手指手爪，可以是喷漆枪、焊枪等作业工具。

　　2.驱动系统驱动系统主要指驱动机械系统的机械装置，根据驱动源不同可分为电动、液压、气动三种或三者结合一起的综合系统；驱动系统可以直接与机械系统相连，或通过皮带、链条、齿轮等机械传动机构间接相连。

　　3.感知系统感知系统由内部传感器模块和外部传感器模块组成，获取内部和外部环境状态信息，确定机械部件各部分的运行轨迹、状态、位置和速度等信息，使机械部件各部分按预定程序和工作需要进行动作。

　　4.控制系统控制系统的任务是根据机器人的作业指令程序以及从传感器反馈回来的信号支配机器人的执行机构完成规定的运动和功能。

　　若不具备信息反馈特种，则为开环控制系统；具备信息反馈特征则为闭环控制系统。

　　根据控制原理可分为程序控制系统，适应性控制系统，人工智能控制系统；根据控制运动形式分为点位控制和轨迹控制。

　　5.交互系统机器人-环境交互系统是实现机器人与外部环境中的设备相互联系和协调的系统。

　　机器人可以与外部设备集成为一个功能单元，如加工制造单元、焊接单元、装配单元等；也可以是多台机器人、多台机床、设备、零件存储装置等集成为一个可执行复杂任务的功能单元。

　　人机交互系统是操作人员参与机器人控制并与机器人进行联系的装置，如计算机终端、指令控制台、信息显示板及危险信号报警器等。

　　工业机器人的基本工作原理工业机器人是现代工业生产中的重要设备，它能够自动完成各种重复性、高精度和危险性较高的任务。

　　工业机器人的基本工作原理是通过传感器感知环境，经过控制系统的指令，驱动机械臂进行精确的运动和操作。

　　本文将介绍工业机器人的基本工作原理，包括传感器技术、控制系统和机械臂的运动方式。

　　一、传感器技术传感器是工业机器人的重要组成部分，它能够感知周围环境的信息，并将其转化为机器人能够理解和处理的信号。

　　视觉传感器能够模拟人眼的功能，通过摄像头获取图像信息，并通过图像处理算法进行分析和识别。

　　它可以帮助机器人感知物体的位置、形状和颜色等信息，实现精确的定位和抓取。

　　通过力传感器，机器人能够根据物体的重量和形状，调整自身的动作和力度，保证操作的准确性和安全性。

　　通过位置传感器，机器人能够准确控制每个关节的角度和速度，实现复杂的动作和操作。

　　二、控制系统控制系统是工业机器人的核心部分，它负责接收传感器的信号，并根据预设的程序和算法，控制机械臂的运动和操作。

　　中央处理器是控制系统的核心，它负责处理传感器信号、执行控制程序和算法，并发送指令给电机驱动器。

　　算法是根据具体任务和环境设计的数学模型，用于实现机器人的感知、规划和决策。

　　控制程序和算法可以根据需要进行修改和优化，以适应不同的工作场景和任务需求。

　　三、机械臂的运动方式机械臂是工业机器人的关键组成部分，它负责完成各种运动和操作。

　　六轴工业机器人工作原理一、引言六轴工业机器人是一种广泛应用于各个行业的自动化设备，其在生产线上可以完成很多重复性高、危险性大的工作，提高了生产效率和质量。

　　二、机器人结构六轴工业机器人通常由机械臂、控制系统和末端执行器三部分组成。

　　其中，机械臂是最核心的部分，它由基座、旋转关节、伸缩关节和转动关节四个部分组成。

　　基座固定在地面上，旋转关节使整个机械臂能够在水平面内旋转，伸缩关节使机械臂能够伸缩，转动关节使末端执行器能够沿着垂直方向旋转。

　　三、运动学原理六轴工业机器人的运动学原理是通过解析几何和矩阵变换来实现的。

　　然后根据运动学公式计算出每个关节的位姿参数，并通过矩阵乘法得出整个机械臂的位姿参数。

　　最后，将位姿参数转换成机械臂各个关节的控制量，通过控制系统控制机械臂的运动。

　　四、传感器六轴工业机器人通常配备了多种传感器，用于感知周围环境和执行任务。

　　其中，视觉传感器可以识别物体的位置和形状，使机械臂能够准确地抓取物体；力传感器可以测量末端执行器施加在物体上的力和扭矩，使机械臂能够调整自己的姿态以适应不同的任务需求。

　　硬件部分包括电机驱动器、编码器、传感器等设备；软件部分则是运行在计算机上的控制程序。

　　通过编写控制程序并输入相应指令，控制系统可以实现对机械臂各个关节的精确控制，并且根据任务要求调整末端执行器的位置和姿态。

　　六、工作流程六轴工业机器人通常先通过视觉传感器识别待加工物体，并确定其位置和形状。

　　然后，机械臂根据控制系统发出的指令，将末端执行器移动到物体所在位置，并通过力传感器感知物体的重量和形状。

　　最后，机械臂根据任务要求进行加工或搬运操作，完成任务后将物体放置在指定位置。

　　七、总结六轴工业机器人的工作原理是通过机械臂、控制系统和传感器三部分协同工作来实现的。

　　其中，运动学原理是实现机械臂精确控制的基础，而传感器则能够感知周围环境和执行任务。

　　智能传感器的使用提高 了机器人的机动性、适 应性和智能化的水准。 智能传感器的使用提高了 机器人的机动性、适应性 和智能化的水准。

　　1、机器人-环境交互系统是实现工业机器人与外部环境中的设备相 互联系和协调的系统。 2、工业机器人与外部设备集成为一个功能单元

　　工作空间（Working space）：机器人 手腕参考点或末端操作器安装点（不 包括末端操作器）所能到达的所有空 间区域，一般不包括末端操作器本身 所能到达的区域。

　　点？ 3. 说明工业机器人的基本组成及各部分之间的关系。 4. 简述工业机器人各参数的定义: 自由度、 重复定位精 度、工作范围、工作速度、承载能力。 5. 工业机器人按坐标形式分为哪几类? 各有什么特点？

　　（a）表示手指（末端执行器）； （b）表示垂直、升降运动； （c）表示水平伸缩运动； （d）表示回转运动； （e）表示俯仰运动。
